14 logiciels industriels CAO/CFAO pour la découpe laser des métaux

La découpe laser s'est imposée comme une technologie incontournable dans l'industrie métallurgique. Elle permet de découper avec précision tous types de métaux fins (acier, inox, aluminium) pour produire des pièces destinées à l'aéronautique, l'automobile, la chaudronnerie ou encore la tôlerie de précision.

Or derrière chaque machine laser performante se cache un logiciel CAO/CFAO qui pilote une grande partie du processus, de la conception à la production finale.

Ces logiciels industriels permettent de concevoir les pièces, optimiser l'utilisation de la matière première et de générer les programmes de commande numérique qui pilotent les machines. Ils utilisent le langage d'échange standard G-code, la référence dans le secteur de la machine à commande numérique.

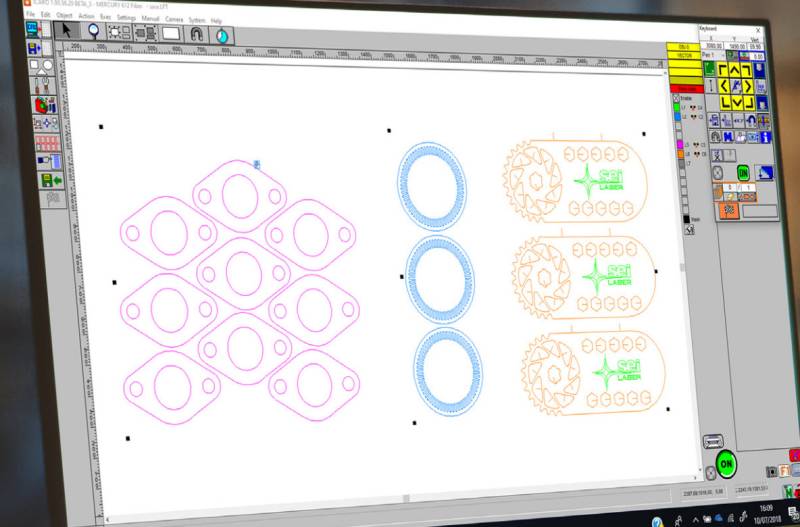

Du côté de SEI Laser, c'est le logiciel propriétaire IcaroCut fourni avec la machine qui se chargera, en dernière étape, de piloter le faisceau laser en conformité avec vos données de découpe.

Capable d’importer et traiter des fichiers G-Code, parfaitement compatible avec l’ensemble des logiciels d’imbrication du marché, IcaroCut traduira vos schémas et trajectoires d'outils en mouvements fins et rapides entraînés par des moteurs pas-à-pas ultra précis. Ainsi, le Laser pourra percer, marquer ou ajourer la tôle (acier, zinc, aluminium, inox...) avec une qualité de finition et une vitesse de coupe spectaculaires.

Voyons maintenant quels logiciels permettent de tirer pleinement parti des capacités d'une découpeuse laser moderne. On distinguera trois grandes familles de programmes informatiques :

• La CAO (Conception Assistée par Ordinateur) sert à dessiner les pièces en 2D ou 3D

• La CFAO (Conception et Fabrication Assistées par Ordinateur) intègre en plus les fonctions de programmation des machines.

• L'imbrication (ou "nesting"), consiste à placer intelligemment les pièces sur la tôle pour minimiser les chutes de matière.

Cet article présente les principales solutions logicielles indépendantes disponibles sur le marché, en distinguant les logiciels CFAO spécialisés en tôlerie, les logiciels CAO généralistes utilisés en conception, et les solutions cloud émergentes.

Des logiciels CFAO tôlerie parfaits pour la découpe laser

Ces logiciels intègrent l'ensemble des fonctionnalités nécessaires à la production en tôlerie, de la conception à la génération du code CN (Commande Numérique). Ils s'adressent aux ateliers de découpe et aux industriels qui recherchent une solution complète pour piloter leurs machines.

Grâce à l'export de fichiers, ils s'interfacent naturellement avec les systèmes SEI Laser et son propre logiciel de pilotage interne.

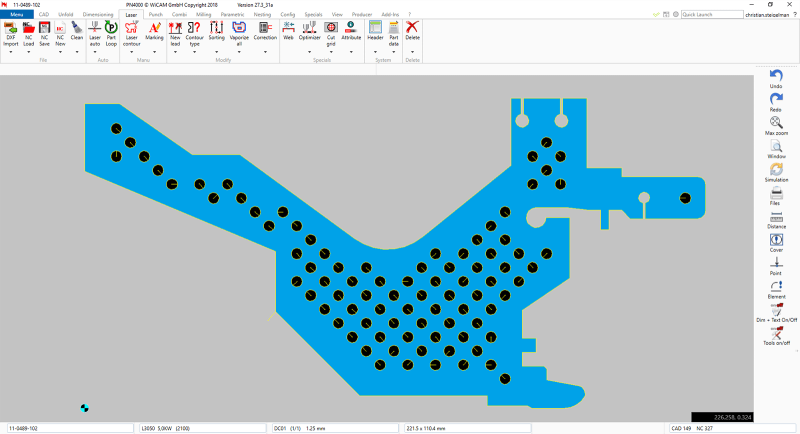

WiCAM PN4000

Développé par l'éditeur allemand WiCAM, le système PN4000 s'impose comme une solution CFAO modulaire de référence pour les industries engagées dans l'automatisation. Fort d'une compatibilité avec plus de 160 fabricants de machines, ce logiciel convient particulièrement aux structures recherchant une intégration poussée avec leurs systèmes de gestion.

L'éditeur WiCAM dispose d'une équipe support française très efficace, et équipe par exemple notre client Gillet Tools qui s'est doté d'une découpeuse laser Mercury Fiber 1208 avec un dérouleur supportant des bobines d'un poids moyen de 1.5 tonne.

Points forts et fonctionnalités

PN4000 couvre l'ensemble des technologies de découpe (laser, plasma, jet d'eau, oxycoupage, poinçonnage) et machines combinées. Le logiciel intègre des interfaces robustes avec les systèmes ERP (Enterprise Resource Planning, progiciels de gestion intégrée) et PPS (Production Planning System, systèmes de planification de production).

Ses modules gèrent la programmation automatique des trajectoires et la gestion des coupes communes.

Secteurs et applications

PN4000 équipe principalement les grandes structures industrielles de l'Industrie 4.0, notamment automobile et ferroviaire. Le logiciel excelle dans les environnements multi-machines, traitant tous types de métaux des tôles fines aux épaisseurs de chaudronnerie.

Site officiel : https://www.wicam.com/fr/

Lantek Expert

L'éditeur espagnol Lantek propose avec Lantek Expert une suite logicielle complète qui s'est imposée en référence mondiale en CFAO tôlerie. Présent dans des milliers d'installations à travers le monde, ce logiciel couvre l'ensemble de la chaîne de production, du chiffrage à la fabrication.

Points forts et fonctionnalités

Lantek Expert intègre des modules de CAO, CFAO, chiffrage, planification de production et traçabilité dans une seule plateforme. Le logiciel pilote les machines laser, plasma, poinçonneuses et machines combinées de toutes marques grâce à sa bibliothèque étendue de post-processeurs.

Son module d'imbrication automatique optimise l'utilisation des tôles et gère les multi-matériaux. L'intégration avec les systèmes ERP permet une automatisation poussée du flux de production.

Secteurs et applications

Lantek Expert équipe les industries lourdes, la chaudronnerie, la tôlerie fine et l'aéronautique. Le logiciel permet de produire aussi bien des pièces de découpe simple que des ensembles mécano-soudés complexes, sur tous types de métaux ferreux et non ferreux.

Site officiel : https://www.lanteksms.com/fr/

Libellula

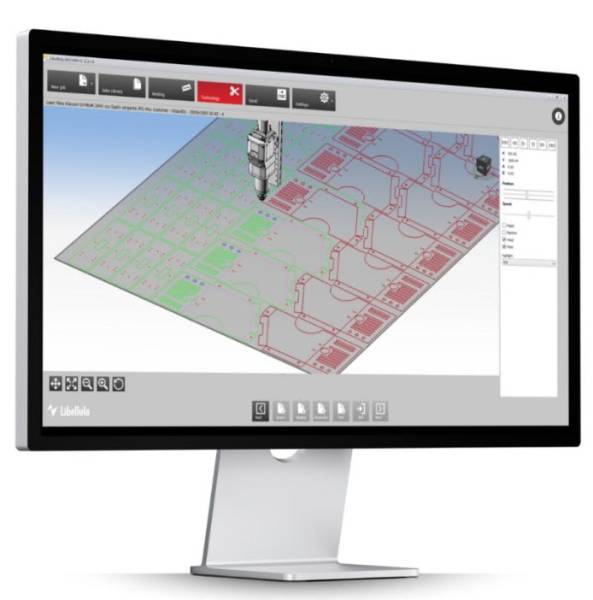

L’éditeur italien Libellula propose une suite CFAO pour l'optimisation des procédés de découpe laser, qu’il s’agisse de tôle plane ou de tubes et profilés. Sa technologie de nesting et son moteur de trajectoires intelligentes, avec la capacité à traiter un grand nombre de machines et de technologies complémentaires (laser, oxycoupage, etc.) constituent le cœur de ses solutions pour garantir un flux de production cohérent, rapide et optimisé.

Points forts et fonctionnalités

Les logiciels Libellula.CUT et Libellula.TUBE mettent l’accent sur l’automatisation :

• imbrication intelligente pour réduire la consommation matière,


• optimisation automatique des trajectoires


• génération automatique du code CN pour une vaste gamme de machines laser,


• interface unifiée permettant aux opérateurs de contrôler l’ensemble du processus, de la préparation des plans à l’exécution en machine.



Secteurs et applications

Les solutions Libellula répondent aux besoins des ateliers de découpe laser de tôles, tubes et profilés, des chaudronniers, des fabricants de structures métalliques ou encore des entreprises travaillant sur des séries variées nécessitant une optimisation matière pointue.

Site officiel : https://libellula.eu/fr/technologies/technologie-laser/

RADAN

Édité par le groupe Hexagon, RADAN constitue une référence historique dans l'univers de la CFAO tôlerie depuis les années 70. Cette longévité témoigne de la solidité de la solution et de sa capacité à évoluer avec les technologies de découpe.

Points forts et fonctionnalités

RADAN propose une suite complète avec les modules RADprofile pour la découpe, RADnest pour l'imbrication automatique et RADquote pour le chiffrage de devis. Le logiciel se distingue par sa grande souplesse de paramétrage, permettant aux utilisateurs d'adapter finement les conditions de découpe à leurs besoins spécifiques.

RADAN gère également le pliage et la découpe de tubes. Sa compatibilité étendue couvre la plupart des machines disponibles sur le marché.

Secteurs et applications

RADAN excelle particulièrement en tôlerie de précision et micro-tôlerie, où la maîtrise des paramètres de découpe est déterminante. Le logiciel équipe des sous-traitants travaillant pour l'aéronautique, le médical et le nucléaire, traitant des épaisseurs de quelques microns à plusieurs centimètres.

Site officiel : https://fr.radan.com

SigmaNEST

Développé par SigmaTEK Systems aux États-Unis, SigmaNEST s'est imposé comme un acteur majeur du marché nord-américain avant de conquérir l'Europe. Le logiciel se distingue par son interface moderne et ses algorithmes d'imbrication performants.

Points forts et fonctionnalités

SigmaNEST offre une interface utilisateur intuitive facilitant la prise en main. Ses algorithmes d'imbrication automatique optimisent efficacement l'utilisation de la matière première. Le logiciel gère tous les procédés de découpe (laser, plasma, jet d'eau, poinçonnage) de manière unifiée.

Des modules entreprise permettent d'intégrer SigmaNEST dans des environnements de production complexes avec gestion des ordres de fabrication et suivi de production.

Secteurs et applications

SigmaNEST équipe principalement les ateliers de moyennes et grandes séries, ainsi que les fabricants d'équipements industriels. Le logiciel traite aussi bien les métaux ferreux que les alliages non ferreux pour des applications variées.

Site officiel : https://www.sigmanest.com

ProNest

Édité par Hypertherm Associates, ProNest constitue une solution reconnue mondialement pour la découpe plasma, laser et jet d'eau. Bien qu'Hypertherm fabrique des systèmes plasma, ProNest reste un logiciel indépendant compatible avec de nombreuses marques de machines.

Points forts et fonctionnalités

ProNest intègre les technologies SureCut d'Hypertherm, notamment True Hole pour l'optimisation des perçages, Rapid Part pour la découpe rapide des petites pièces, et True Bevel pour le chanfreinage automatisé. Le logiciel propose une interface particulièrement intuitive et inclut une formation et un support technique illimité. Les algorithmes d'imbrication permettent de réduire significativement les chutes de matière.

Secteurs et applications

ProNest équipe les ateliers de découpe industrielle lourde, particulièrement ceux travaillant le plasma et le laser. Le logiciel est bien adapté à la découpe de tôles épaisses et le chanfreinage, pour des secteurs comme la construction métallique et la chaudronnerie.

Site officiel : https://www.hypertherm.com/hypertherm/pronest/pronest-cadcam-nesting-software/

Almacam Cut

Développé par la SCOP française Alma, Almacam Cut capitalise sur plus de 40 ans d'expertise en algorithmes d'imbrication. Cette solution de référence en France accompagne les sous-traitants et industriels dans l'optimisation de leurs processus de découpe.

Points forts et fonctionnalités

Almacam Cut intègre des algorithmes d'imbrication automatique particulièrement performants, fruit de décennies de recherche et développement. Le logiciel gère nativement les technologies multi-process (laser, plasma, oxycoupage, jet d'eau) et génère automatiquement les programmes CN adaptés.

Son intégration avec les systèmes ERP en fait une solution adaptée à l'automatisation de la production. Comme chez d'autres éditeurs, ses modules de chiffrage de devis (Almacam Quote) permettent d'évaluer les coûts en matière et production.

Secteurs et applications

Almacam Cut équipe les sous-traitants en tôlerie, les chaudronniers et les industriels de la métallurgie. Le logiciel produit des pièces pour l'agroalimentaire, l'aéronautique, le ferroviaire et la construction métallique, sur tous types de métaux et épaisseurs.

Site officiel : https://fr.almacam.com

Metalix cncKad

Édité par la société israélienne Metalix, cncKad a fait le choix d'une approche intégrée regroupant CAO et CFAO dans un seul module. Cette architecture facilite la synchronisation entre la géométrie, les dimensions et la programmation des machines.

Points forts et fonctionnalités

Le logiciel cncKad offre une compatibilité notable avec plus de 160 fabricants de machines, couvrant 1300 modèles différents. Le logiciel intègre un module d'imbrication automatique AutoNest et propose une interface en ruban inspirée des standards Microsoft.

La géométrie et la programmation sont totalement associatives, toute modification de dessin mettant automatiquement à jour l'usinage. cncKad gère le poinçonnage, la découpe laser, le plasma, les tubes et les profilés.

Secteurs et applications

cncKad équipe principalement les sous-traitants en tôlerie et les PME/ETI disposant de plusieurs technologies de production. Le logiciel permet de gérer efficacement des parcs machines hétérogènes avec des équipements de différentes marques.

Site officiel : https://www.metalix.net/fr/

JetCAM

Développé par JetCAM International au Royaume-Uni, ce logiciel propose une solution d'imbrication automatique accessible et performante. JetCAM s'adresse particulièrement aux PME recherchant un bon rapport qualité-prix.

Points forts et fonctionnalités

JetCAM met l'accent sur la simplicité d'utilisation et la rapidité d'imbrication automatique. Le logiciel gère toutes les technologies de découpe de manière unifiée et propose une interface intuitive facilitant la prise en main. Les algorithmes d'optimisation permettent de réduire efficacement les chutes de matière. JetCAM supporte l'import de fichiers DXF, DWG et autres formats standards.

Secteurs et applications

JetCAM équipe principalement les PME et ETI en découpe 2D et les sous-traitants généralistes. Le logiciel traite aussi bien les métaux que les matériaux composites ou plastiques, offrant une polyvalence appréciée des ateliers multi-matériaux.

Site officiel : https://www.jetcam.com

Tebis

Édité par la société allemande Tebis, ce logiciel se positionne sur le segment haut de gamme de la FAO (Fabrication Assistée par Ordinateur). Tebis excelle dans la génération de trajectoires optimisées pour des pièces complexes.

Points forts et fonctionnalités

Tebis propose une FAO avancée couvrant la découpe laser 2D/3D complexe, le fraisage et d'autres technologies d'usinage. Le logiciel génère des trajectoires optimisées pour viser une excellente qualité de surface.

Tebis intègre des fonctions de gestion de processus et d'automatisation pour les bureaux d'études exigeants. La solution gère les alliages spéciaux et les géométries complexes avec précision.

Secteurs et applications

Tebis équipe les outilleurs, les fabricants de moules et les industriels produisant des pièces complexes pour l'aéronautique et le médical. Le logiciel s'adresse aux applications nécessitant une qualité de découpe et une précision dimensionnelle maximales.

Site officiel : https://www.tebis.com/fr/

Logiciels CAO généralistes

Ces outils de conception sont utilisés en amont de la chaîne de production pour dessiner les pièces. Ils exportent ensuite les fichiers vers les logiciels CFAO spécialisés qui gèrent l'imbrication et la programmation des machines.

SolidWorks

Édité par Dassault Systèmes, SolidWorks s'impose comme le leader mondial de la CAO 3D paramétrique. Utilisé par plusieurs millions de concepteurs, ce logiciel constitue souvent le point de départ de la conception de pièces en tôlerie.

Points forts et fonctionnalités

SolidWorks propose une modélisation 3D paramétrique puissante et intuitive. Le logiciel intègre des fonctions spécifiques pour la tôlerie, notamment le dépliage automatique qui transforme une pièce 3D en développé 2D. L'export en DXF ou DWG permet ensuite de transférer les géométries vers les logiciels CFAO de découpe laser. SolidWorks gère les configurations multiples et les bibliothèques de composants standard.

Secteurs et applications

SolidWorks équipe les bureaux d'études de tous les secteurs industriels. Pour la découpe laser, le logiciel sert à concevoir les pièces et assemblages en 3D, avant l'export des développés vers les solutions de programmation CN.

Site officiel : https://www.solidworks.fr

AutoCAD

Édité par Autodesk, AutoCAD constitue le standard historique du DAO (Dessin Assisté par Ordinateur) et de la CAO. Utilisé mondialement depuis des décennies, ce logiciel universel est largement utilisé pour la création de plans 2D.

Points forts et fonctionnalités

AutoCAD offre un environnement de dessin 2D et 3D complet et polyvalent. Le logiciel crée et modifie des plans avec précision, en utilisant les formats DXF et DWG qui constituent les standards d'échange de l'industrie. AutoCAD permet de préparer les fichiers de découpe, de nettoyer les géométries et de créer des bibliothèques de pièces réutilisables. Sa compatibilité universelle en fait un outil d'interface entre différents systèmes.

Secteurs et applications

AutoCAD équipe les dessinateurs, les petits ateliers de découpe et les services techniques. Le logiciel sert à créer ou modifier les plans 2D qui seront ensuite imbriqués et programmés dans les logiciels CFAO spécialisés.

Site officiel : https://www.autodesk.fr/products/autocad

TopSolid

Développé par l'éditeur français Missler Software (groupe Dassault Systèmes), TopSolid propose une suite complète intégrant CAO, CFAO et ERP. Le module TopSolid'Cut se spécialise dans la programmation des machines de tôlerie.

Points forts et fonctionnalités

TopSolid offre une solution intégrée couvrant la conception 3D, la programmation des machines laser, poinçonneuses et machines combinées, ainsi que la gestion de production. La base de données unifiée garantit la cohérence entre conception et fabrication. TopSolid'Cut génère directement les programmes CN à partir des modèles 3D, sans rupture de flux. L'intégration ERP permet de gérer les ordres de fabrication et le suivi de production.

Secteurs et applications

TopSolid équipe les grandes structures industrielles et les bureaux d'études intégrés nécessitant une solution complète. Le logiciel sert aussi bien à la conception qu'à la programmation directe des machines de découpe laser.

Site officiel : https://www.topsolid.com

L'évolution en ligne avec le SaaS

Exploitables depuis un simple navigateur web, permettant donc de travailler hors de l'atelier ou de son bureau d'études (dès lors qu'une connexion internet est disponible), les solutions Saas représentent une alternative aux logiciels traditionnels.

Ces logiciels en ligne fonctionnent sans installation. Ils podèles d'abonnement flexibles particulièrement adaptés aux PME et artisans.

Nest&Cut

Développé par Alma (le même éditeur qu'Almacam Cut), Nest&Cut transpose l'expertise française en imbrication dans une application web accessible à petit budget. Cette solution cloud démocratise l'accès à des algorithmes d'optimisation professionnels.

Points forts et fonctionnalités

Nest&Cut remplit la majorité des fonctions attendues. L'application importe des fichiers DXF ou DWG, nettoie automatiquement les géométries et génère des imbrications optimisées en quelques secondes. L'export est disponible en DXF, PDF ou G-code pour alimenter directement les machines. Un essai gratuit de 30 jours permet de tester la solution, avant l'abonnement mensuel à partir de 49 € / mois. Nest&Cut traite tous types de matériaux plats (tôle, bois, textile, composite).

Secteurs et applications

Nest&Cut s'adresse aux PME, artisans et sous-traitants n'ayant pas besoin d'une solution CFAO complète mais souhaitant optimiser leur utilisation de matière. Le logiciel convient également aux donneurs d'ordre voulant estimer les consommations de matière première.

Site officiel : https://nestandcut.com/fr/

Et vous, quelle solution utilisez-vous ?

C'est un fait : le logiciel que vous choisissez doit vous ressembler, parce qu'il conditionne votre productivité, votre précision et votre capacité à rester agile et compétitif. Certains ateliers privilégient des solutions historiques comme RADAN ou Lantek, d’autres misent sur la modernité de Wicam, SigmaNEST ou Libellula.

Chaque environnement industriel est unique avec :

• ses volumes de production différents,
• ses types de matériaux variés,
• ses niveaux d’automatisation hétérogènes,
• son intégration plus ou moins poussée avec l’ERP ou la chaîne numérique.

Chez SEI Laser France, nous accompagnons chaque jour des ateliers équipés de logiciels CAO / CFAO très divers.

Contactez-nous pour savoir comment nous parvenons à intégrer de façon simple et immédiate nos systèmes laser dans votre flux existant, sans rupture, quel que soit votre logiciel.
